小型高壓清洗機旋轉噴頭的旋轉控制結構與工作原理說明

高壓旋轉噴頭的運動軌跡可以復蓋某個平面，相比普通圓形噴嘴作用面積只限于某點來說清洗效率增大甚多，并且旋轉噴頭產生的波狀水流不僅能更快更輕松的清除臟物，而且省水和清洗劑，其主要原因是這種噴頭可產生比圓形噴嘴高40%的沖擊力。之前我們介紹了《小型高壓清洗機旋轉噴頭》，以下主要介紹小型高壓清洗機旋轉噴頭的旋轉控制結構與工作原理說明。

小型高壓清洗機旋轉噴頭的旋轉控制結構與工作原理說明：

一、噴頭旋轉控制裝置結構

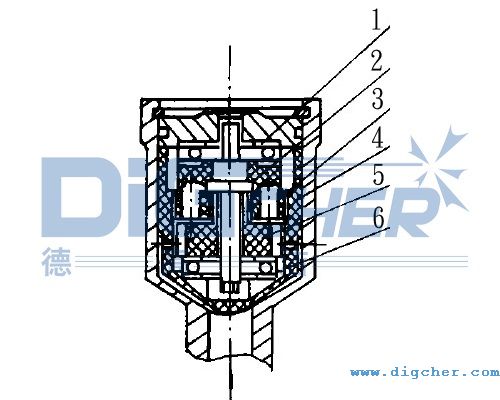

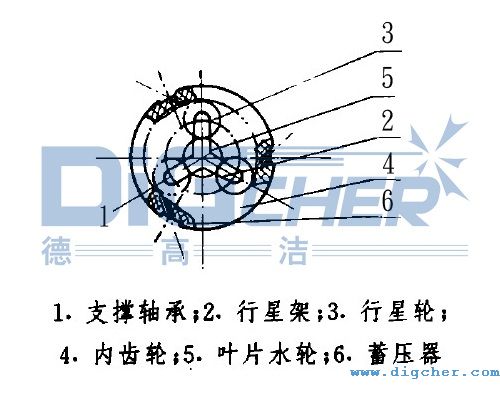

噴頭旋轉控制裝置由外套、蓄壓器、固定在葉片水輪上的太陽輪、行星輪、固定在行星架上的噴嘴及進水桿、上下軸承、壓蓋、卡圈、橡膠密封圈組成。蓄壓器在外套底部。蓄壓器的外壁與外套內壁裝有橡膠密封圈，使其形成密封腔。當水進入蓄壓器時，水只能從蓄壓器上的小孔進入蓄壓器內腔推動葉片水輪帶動行星輪系，在上下軸承的支撐下繞軸線旋轉。之后水進入進水桿從噴嘴噴出，產生旋轉射流。如下圖：

二、旋轉控制裝置的工作原理

高壓水從蓄壓器上的切向水孔進入蓄壓器內腔，隨后經小孔形成射流的高壓水使腔內葉片水輪高速旋轉，這時固定在葉片水輪上的太陽輪也同時旋轉，并帶動行星輪沿內齒輪轉動，使固定在行星架上的偏心噴嘴(偏心距是常數，決定螺旋射流直徑)繞著軸線旋轉。由于旋轉噴嘴孔的偏心距不等于零，因此造成從噴嘴中噴出的高壓水射流為高壓螺旋狀水流。

綜上所述，我們可以看出由于旋轉噴頭的運動軌跡可以復蓋某個平面，因此在清洗過程中不用重復以前清洗過的地方，而是清洗以前沒有清洗到的地方。由此可見，小型高壓清洗機旋轉噴頭的推廣應用必是大勢所趨。
