濾筒式工業除塵器的結構及工作原理

工業除塵器的過濾種類主要有濾筒式和濾袋式。濾筒和濾袋都是一種用來進行過濾的裝置，是工業除塵器的重要組件，其擔負著過濾粉塵的重要職責。以下我們主要介紹一下濾筒式工業除塵器的結構及工作原理。

一、濾筒式工業除塵器工作原理

工作時含塵氣體進入除塵器灰斗后。由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，沉積在濾料表面上；凈化后的氣體進入凈氣室由排氣管經風機排出。

濾筒式工業除塵器的阻力隨濾料表面粉塵層厚度的增加而增大，阻力達到某一規定值時進行清灰。此時PLC程序控制電磁脈沖閥的啟閉，首先提升閥關閉將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣在極短的時間內涌入濾筒，使濾筒膨脹變形產生振動。在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵落入灰斗中，通過卸灰閥排出。清灰完畢后，電磁脈沖閥關閉，提升閥打開，又重新恢復過濾狀態。清灰時各室依次進行，從第一室清灰開始至下一次清灰開始為一個清灰周期。

二、濾筒式工業除塵器的結構

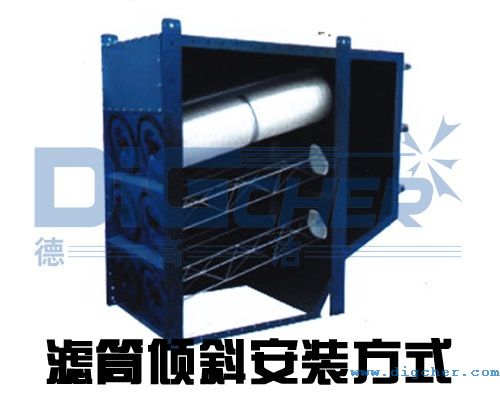

濾筒式工業除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分布板、濾筒及電控裝置組成。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。濾筒既可以垂直布置在箱體花板上，也可以傾斜布置在花板上。從清灰效果看，垂直布置較為合適。

隨著新技術、新材料不斷地發展，濾筒式工業除塵器的整體容量增加。過濾面積可達2000 m²以上。濾筒工業除塵器已經廣泛地應用于水泥、鋼鐵、電力、食品、冶金、化工等工業領域。
